JSB系列砂泵能与美国mission magnum泵完全互换

时间：2019-05-08

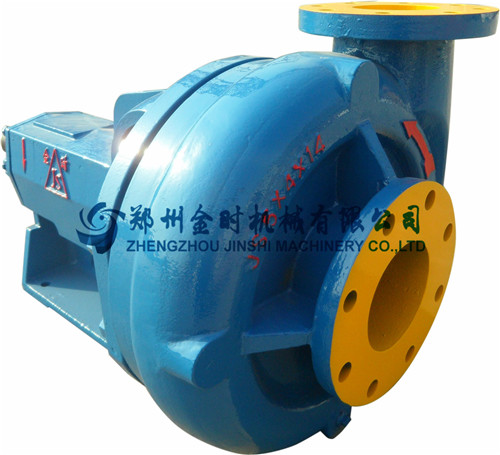

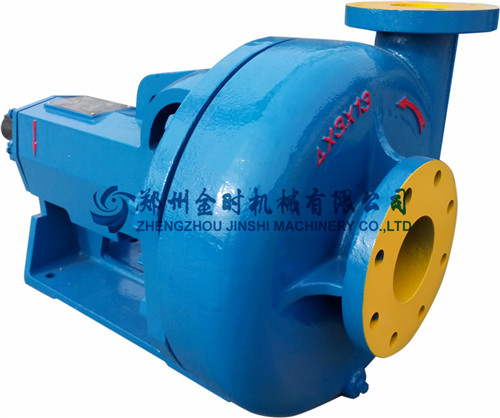

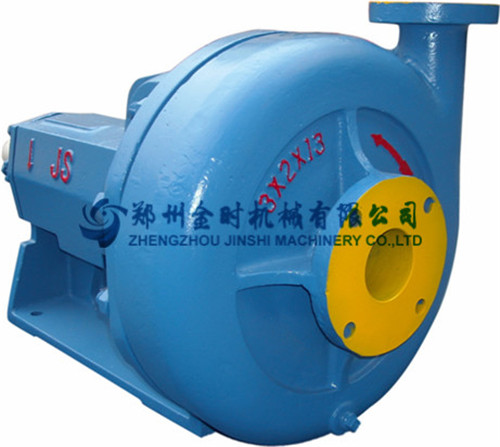

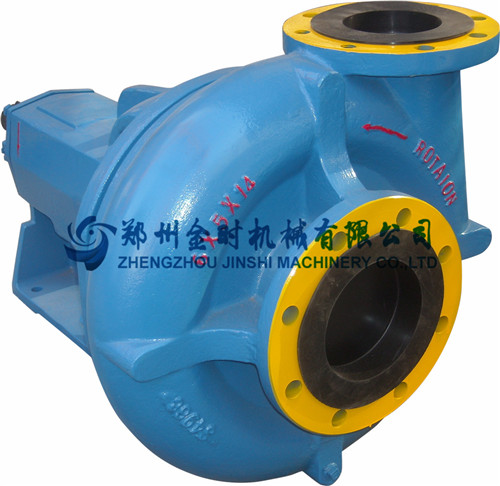

3×2×13泵头_副本.jpg 4×3×13泵头_副本.jpg

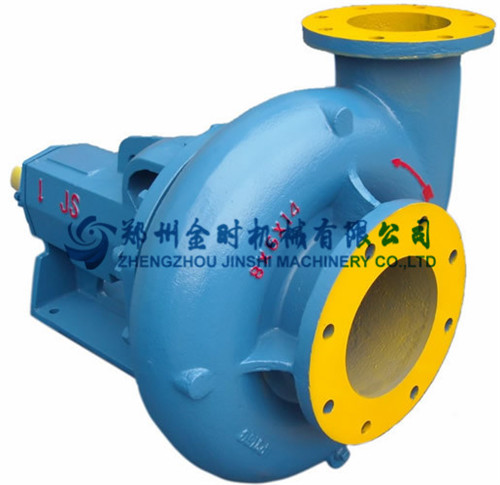

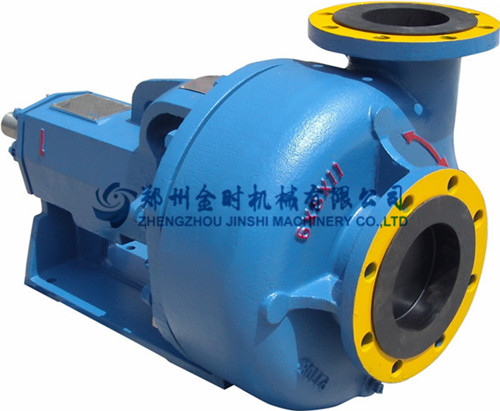

6×5×14泵头_副本.jpg 8×6×11泵头_副本.jpg

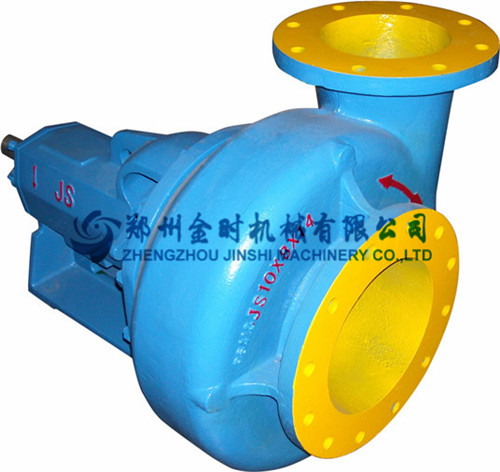

8×6×14泵头_副本.jpg 10×8×14泵头_副本.jpg

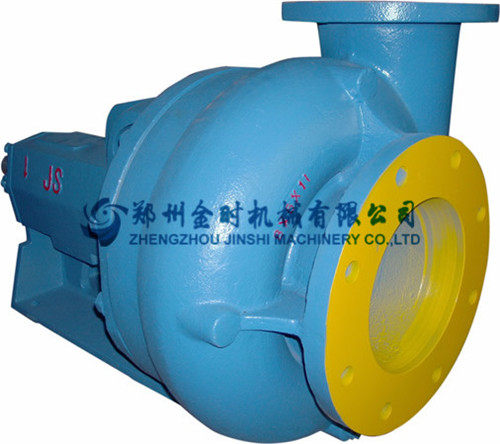

5×4×14泵头_副本.jpg 6×5×11泵头_副本.jpg

一、用途及适用范围

JSB系列离心式砂泵主要是用来给油田钻机的循环固控系统配套，其作用是给除砂器、除泥器、混料器等提供具有一定排量和压力的钻井液，以保证这些设备高效工作。

其中JSB10×8×14 离心式砂泵主要适应于配套3000m以上的钻机，且钻井液粘度、比重都比较大的钻井工程使用；JSB8×6×14 离心式砂泵主要配套3000m以上的钻机；JSB8×6×11 离心式砂泵主要配套3000m以下的钻机，也可作为灌注泵给三缸泥浆泵供浆；JSB6×5×11、JSB5×4×14离心式砂泵一般用于车装钻机或小型钻机的配套；JSB4×3×13离心式砂泵与计量罐配套，通常称计量泵或补给泵；JSB3×2×13离心式砂泵一般作为清水泵使用。

二、结构特点

离心式砂泵主要由泵壳、叶轮、泵轴、耐磨盘、密封装置、轴承座、轴承、联轴器、电机、底座等组成。

该系列离心式砂泵的特点是：

1、与美国MISSION泵互换，所有的配件均可与美国MISSION互换，制造标准也是按MISSION泵制造的，因此，在国际市场具有广阔的销售市场；

2、系列砂泵共有8种泵，适应于整套固控设备的配套。系列砂泵中轴承座、轴等零部件通用，备件及维修方便、节约成本；

3、开式叶轮，适于输送高粘度的钻井液；

4、采用机械密封和盘根密封组合密封，密封效果好，使用寿命长；

5、主要零部件（泵壳、叶轮、机械密封盒）均为耐磨球铁QT600-3，树脂砂精密铸造，使用寿命长、外型美观。

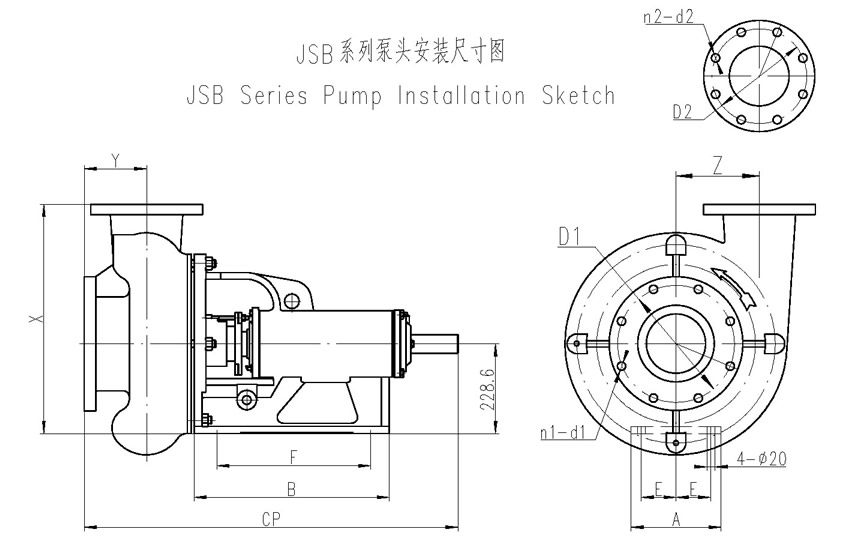

三、砂泵液力端（泵头）安装尺寸

泵型号	主要安装尺寸 (mm)
	D1		n1-d1		D2		n2-d2		A	B	E	F	L	X	Y	Z	CP
	公制	英制	公制	英制	公制	英制	公制	英制	A	B	E	F	L	X	Y	Z	CP
JSB10×8×14	350	361.6	12-23	12-25	295	298	8-22	8-22.2	230	498	88.9	392.1	350	360.36	169.86	203.2	964.9
JSB8×6×14	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	230	490	88.9	392.1	338.7	355.6	158.75	212.73	953.5
JSB8×6×11	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	230	490	88.9	392.1	338.7	355.6	158.75	212.73	953.5
JSB6×5×14	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	230	490	88.9	392.1	307.3	279.4	146.05	152.45	922
JSB6×5×11	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	230	490	88.9	392.1	305.8	279.4	146.05	152.45	920.6
JSB5×4×14	210	215.9	8-22	8-22.2	180	190.5	8-19	8-19	230	490	88.9	392.1	274.9	279.4	129.64	155.56	889.5
JSB4×3×13	180	190.5	8-19	8-19	160	152.4	4-19	4-19	230	490	88.9	392.1	239.7	260.35	107.95	171.45	854.5
JSB3×2×13	160	152.4	4-19	4-19	125	120	4-19	4-19	230	490	88.9	392.1	222	260.35	95.25	177.8	836.8
